Combined reception of HOT BIRD at 13° East  and EUROBIRD 9 at 9° East



What is required:

1. Universal LNB holder

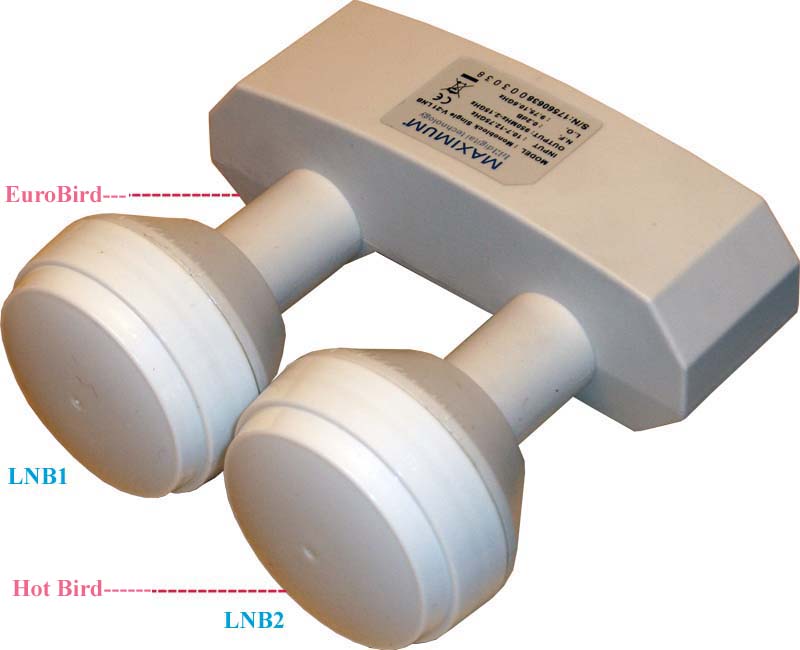

2. Twin LNB or 2 single LNB,s.

3. Connecting cables.

4. DiSEqC Switch.

Procedure:

A. Connect LNB 1 and LNB 2 to the universal holder.

B. Connect the cable from Hotbird LNB1 to the LNB1 in the DiSEqC switch.

C. Connect the cable from Eurobird LNB2 to the LNB2 in the DiSEqC switch.

D. Connect the cable from the receiver to the receiver connection in the DiSEqC switch.

E. Change the Antenna settings in the receiver. Set Hotbird antenna setting to LNB 1 ( DiSEqC switch A). Set Eurobird

     antenna setting to LNB2 (DiSEqC switchB).



acme-web-design.info
acme-web-design.info

For viewers from Sweden

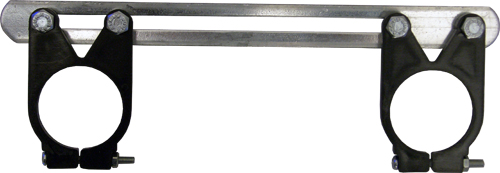

1.Fäste från Clas Ohlson.

FÄSTE FÖR 2ST.LNB - UNIVERSAL
Reservdelar/tillbehör till 32-8486, PARABOL MED 2 ST LNB:ER
62:-

Nr. 50-7448





2. LNB från Biltema

Visa stor bild


Universal LNB
Mikrovågshuvud för analoga och digitala signaler i frekvensbandet. Låga bandet: 10,7–11,7 GHz (LO: 9,75 GHz), höga bandet: 11,7–12,75 GHz (LO: 10,6 GHz). Växling mellan banden sker med 22 kHz tonsignal. Brusfaktor: 0,5 dB. 40 mm hals. Anslutning: F-kontakt (hona).
Skriv utVisa stor bild
Art nr Pris Antal
24-064 119,00 kr

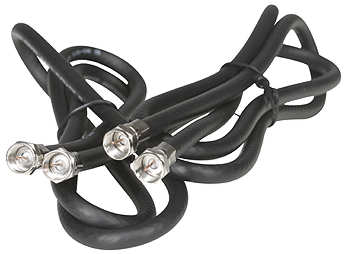

3.Antennkablar från Biltema

Visa stor bild


Antennkablar RG-6/U, för parabol, 2 st.
Koaxialkabel 75 W med F-kontakter för inkoppling av mikrovågshuvud (LNB) till DiSEqC-switch. Längd: 1,2 m.
Skriv utVisa stor bild
Art nr Pris Antal
24-088 29,90 kr

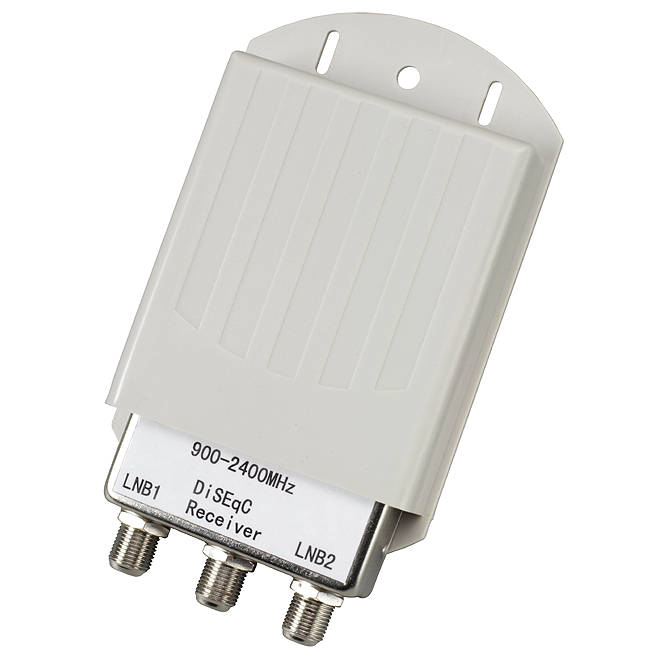

4.DiSEqC Switch från Biltema.

Visa stor bild


DiSEqC-switch 2-1
För växling mellan 2 mikrovågshuvuden (LNB). Inbyggd i ett skyddande hölje av hårdplast. Anslutning: F-kontakt (hona, 3 st.).
Skriv utVisa stor bild
Art nr Pris Antal
24-063 98,00 kr

Neth Sri Frequency

Frequency 11785

Horizontal 3/4

Symbol Rate 27,500

Video PID 1060

Audeo PID 1061

PCR PID 1060

Transponder 53
